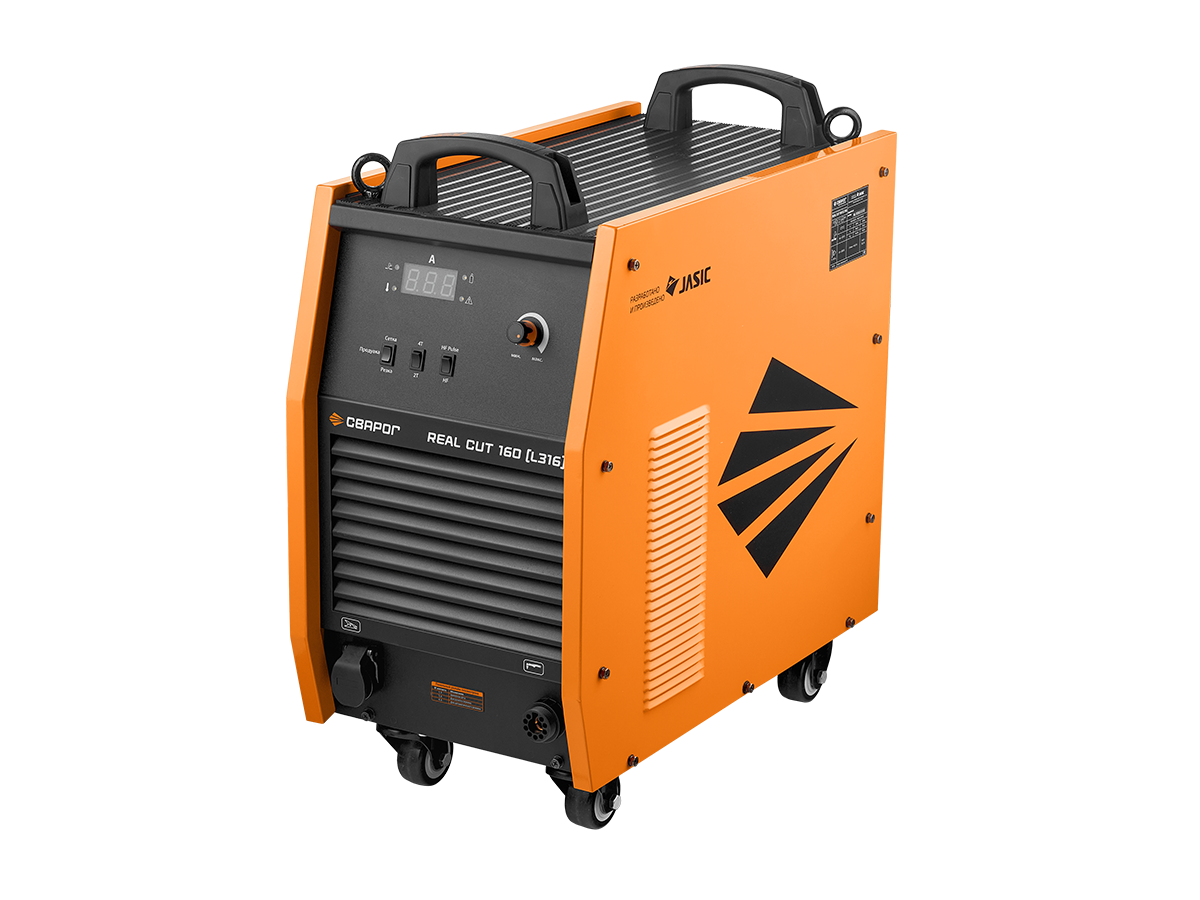

REAL CUT 160 (L316) — промышленный инверторный аппарат для воздушно-плазменной резки и раскроя металла толщиной до 65 мм. Инвертор позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни.
Режимы резки
| Характеристика |
Значение |
| Режим резки CUT |
Да |
| Режим резки сетки |
Да |
Режимы работы горелки
| Характеристика |
Значение |
| Режим работы 2Т/4Т |
Да |
Технические характеристики
| Характеристика |
Значение |
| Напряжение питающей сети |
380 В |
| Рабочий диапазон сетевого напряжения |
320–430 В |
| Частота питающей сети |
50 Гц |
| Количество фаз |
3 фазы |
| Потребляемый ток |
45.8 А |
| Потребляемая мощность |
30.1 кВА |
| Ток реза |
30–160 А |
| Ток реза при ПН, 100% |
125 А |
| ПН (40°C) |
60 % |
| Рабочее напряжение |
92–144 В |
| Способ возбуждения дуги CUT |
Высокочастотный |
| Импульсный высокочастотный поджиг дуги Pulse HF |
Да |
| Скорость подачи сжатого воздуха |
350 л/мин |
| Номинальное давление компрессора |
0.7 Мпа |
| Напряжение холостого хода |
320 В |
| Максимальная толщина разрезаемого металла |
65 мм |
Дополнительные функции CUT
| Характеристика |
Значение |
| Регулировка давления |
Да |
| Проверка давления рабочей дуги |
Да |
| Проверка давления дежурной дуги |
Да |
| Дежурная дуга плазмотрона |
Да |
| Регулировка давления дежурной дуги |
Внутри |
Конструктивные решения
| Характеристика |
Значение |
| Тип изготовления |
Комбинированный |
| Тип транзисторов |
IGBT модули |
| Тип управления |
Аналоговое |
| Цифровая индикация параметров резки |
Индикатор |
| Подключение к станкам ЧПУ |
Да |
| Интеллектуальная система охлаждения аппарата |
Да |
| Встроенный фильтр регулятор с манометром |
Да |
Базовые характеристики
| Характеристика |
Значение |
| Коэффициент мощности |
0.9 |
| КПД |
85 % |
| Класс изоляции |
H |
| Степень защиты |
IP 21S |
| Температура эксплуатации |
0 …+40 °C |
| Габаритные размеры |
690×349×640 мм |
| Вес |
58 кг |
Панельные соединения
| Характеристика |
Значение |
| Разъем плазмотрона |
Ц.а. |
| Разъем управления для ЧПУ |
2 Pin/4 Pin |
| Разъем клеммы заземления |
ОКС 35–50 |
| Подключение сжатого воздуха |
Штуцер ⌀9 мм |
Отличительные особенности REAL CUT 160 (L316):
Управление аппаратом осуществляется с помощью промышленного процессора, что позволяет:
- Увеличить толщину разрезаемого металла до 65 мм.
- Оптимизировать алгоритм работы аппарата
- Улучшить процесс плазмообразования и плотности плазменной дуги
Импульсный высокочастотный поджиг дуги Pulse HF:
- Снижает количество помех, выделяемых осциллятором
- На 20% увеличивает срок эксплуатации расходных деталей за счет импульсной подачи высокого напряжения
- Наличие автоматической системы сброса конденсата
- Возможность подключения к машинам термической резки с ЧПУ — аппарат оснащен соответствующими разъемами подключения
- В комплекте — удобная таблица с режимами резки для ручного и автоматического плазматрона
- Удобную транспортировку аппарата обеспечивают транспортные колеса
Функциональные особенности REAL CUT 160 (L316):
- Высокочастотный поджиг дуги
- Импульсный высокочастотный поджиг дуги Pulse HF
- Дежурная дуга
- Режим резки сетки
- Проверка давления рабочей дуги
- Индикатор низкого давления сжатого воздуха
- Режимы 2Т и 4Т
- Безопасное подключение плазмотрона через центральный адаптер
- Защита от отсутствия фазы питающей сети, отсутствия давления сжатого воздуха, перегрева и перегрузки аппарата
Аппарат REAL CUT 160 (L316) имеет классическую систему управления:
- Индикатор перегрева
- Индикатор режима резки
- Индикатор тока резки
- Индикатор перегрузки
- Индикатор отсутствия воздуха
- Регулятор тока реза
- Тумблер переключения типов поджига дежурной дуги.
У аппарата 2 типа поджига дежурной дуги:
HF Pulse — высокочастотный импульсный поджиг
HF — высокочастотный поджиг
- Переключение режимов: 2Т/4Т
- Тумблер переключения режимов аппарата: проверка давления воздуха рабочей дуги, режим резки сетки , режим резки
Конструктивные особенности REAL CUT 160 (L316):
- Аппарат оснащен встроенным фильтр-регулятором давления воздуха нового поколения со степенью фильтрации 5 микрометров. Фильтр обеспечивает высокое качество сжатого воздуха
- Автоматическая система сброса конденсата с фильтра—регулятора позволяет исключить необходимый контроль за уровнем конденсата в колбе
Надежная защита внутренних деталей:
- Резиновые чехлы, установленные на проводах и силовых разъемах, снижают риск перетирания проводов о корпус аппарата, возникающий в результате воздействия вибрационных нагрузок, и обеспечивают надежную пылезащиту отсека управления
- Плата осциллятора помещена в верхнюю часть аппарата, что исключает опадание пыли на разрядник
- Максимальную защиту электронных компонентов от воздействия пыли, влаги и конденсата, который может скапливаться внутри корпуса аппарата, обеспечивает слой защитного лака, которым покрыты все платы
- Плата управления с двух сторон обработана прозрачным кремний—органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие
- Автомат включения защищен силиконовым чехлом
Комплект поставки:
- Инверторный аппарат для воздушно-плазменной резки 1 шт.
- Плазменный резак TECH CS 141 в сборе, 6 м 1 шт.
- Клемма заземления в сборе 200 А, 3 м 1 шт.
- Комплект ЗИП 1 шт.
- Руководство по эксплуатации 1 шт.
- Паспорт 1 шт
