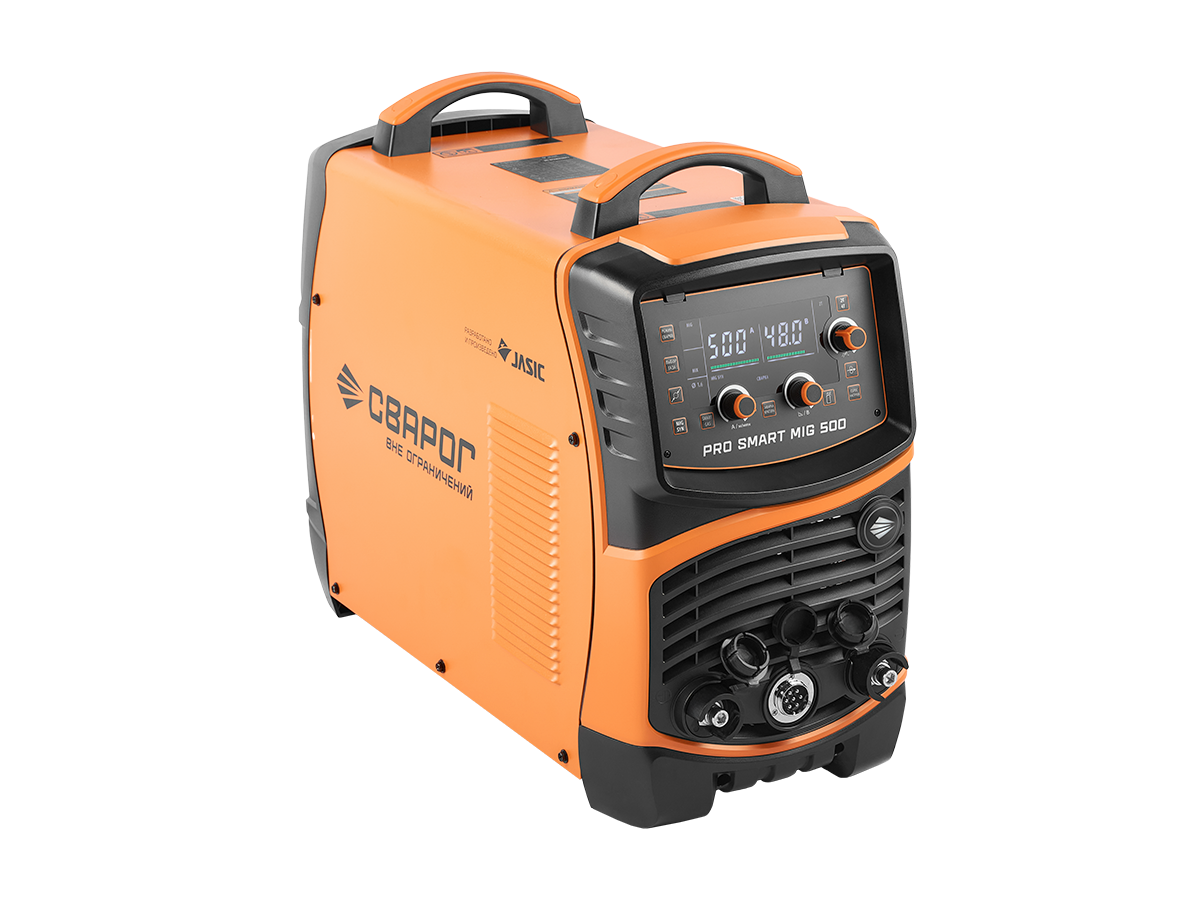

PRO SMART MIG 500 (N215S)
257 475,00 ₽
Бесплатная консультация
Описание
PRO SMART MIG 500 (N215S) — инверторный сварочный аппарат PRO SMART MIG 500 (N215S) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также аргонодуговой сварки неплавящимся электродом (TIG DC) при -30 °C.
Режимы сварки
| Характеристика |
Значение |
| Режим сварки MIG/MAG DC |
Да |
| Режим сварки порошковой проволокой |
Да |
| Режим сварки MMA DC |
Да |
| Режим сварки TIG DC |
Да |
Режимы работы горелки
| Характеристика |
Значение |
| Режим работы 2Т/4Т |
Да |
Технические характеристики
| Характеристика |
Значение |
| Напряжение питающей сети |
380 В |
| Рабочий диапазон сетевого напряжения |
320–430 В |
| Частота питающей сети |
50 Гц |
| Количество фаз |
3 фазы |
| Потребляемый ток |
36 А |
| Потребляемая мощность MIG |
23.1 кВА |
| Потребляемая мощность MMA |
23.7 кВА |
| Потребляемая мощность TIG |
17.8 кВА |
| Сварочный ток MIG |
50–500 А |
| Сварочный ток MMA |
50–500 А |
| Сварочный ток TIG |
50–500 А |
| Рабочее напряжение MIG |
16.5–39 В |
| Рабочее напряжение MMA |
22–40 В |
| Рабочее напряжение TIG |
12–30 В |
| Напряжение холостого хода MIG |
71 В |
| Напряжение холостого хода MMA/ VRD |
71 В |
| Напряжение холостого хода TIG |
13 В |
| ПН (40°C) |
60 % |
| Сварочный ток при ПН, 100%, MIG |
315 А |
| Сварочный ток при ПН, 100%, MMA |
315 А |
| Сварочный ток при ПН, 100%, TIG |
315 А |
| Диаметр сварочной проволоки |
1.0 мм/1.2 мм/1.6 мм |
| Диаметр электрода MMA |
1.6–6.0 мм |
| Диаметр электрода TIG |
1.6–4.0 мм |
| Скорость подачи проволоки |
1.5–24 м/мин |
| Количество роликов |
4 шт |
| Максимальный вес катушки |
20 кг |
Дополнительные функции MIG
| Характеристика |
Значение |
| Режим Synergy MIG |
Да |
| Смена полярности |
Да |
| Сварка алюминия |
Да |
| Регулировка индуктивности |
Да |
| Холостой прогон проволоки |
Да |
| Тестовая продувка газа |
Да |
| Функция заварки кратера |
Да |
| SMART GAS |
Да |
Дополнительные функции MMA
| Характеристика |
Значение |
| Hot Start |
Да |
| Регулируемый ARC Force |
Да |
| Воздушно-дуговая строжка |
Да |
Дополнительные функции TIG
| Характеристика |
Значение |
| Тип применяемой горелки |
Вентильная |
| Способ возбуждения дуги |
Касанием |
Конструктивные решения
| Характеристика |
Значение |
| Тип изготовления |
Комбинированный |
| Тип транзисторов |
IGBT транзисторы |
| Тип управления |
Процессорное цифровое |
| Цифровая индикация параметров сварки |
Дисплей LED |
| Подключение ДУ |
Пульт |
| Интеллектуальная система охлаждения аппарата |
Да |
| Память последнего режима сварки |
Да |
| Розетка 36 В |
Да |
| Подающий механизм |
Выносной |
| Подключение блока охлаждения |
Да |
| Удлинение соединительных кабелей |
Да |
| Сброс к заводским настройкам |
Да |
Базовые характеристики
| Характеристика |
Значение |
| Коэффициент мощности |
0.95 |
| КПД |
88.9 % |
| Класс изоляции |
H |
| Степень защиты |
IP 23S |
| Температура эксплуатации |
-30 …+40 °C |
| Габаритные размеры источника |
702×303×526 мм |
| Габаритные размеры подающего механизма |
460×200×280 мм |
| Вес источника |
39 кг |
| Вес подающего механизма |
14.6 кг |
| Вес аппарата в сборе |
53.6 кг |
Панельные соединения источника
| Характеристика |
Значение |
| Силовые панельные соединения |
Болтовое соединение |
| Разъем управления панельный |
7 Pin |
Панельные соединения подающего устройства
| Характеристика |
Значение |
| Силовые панельные соединения |
Болтовое соединение |
| Разъем управления панельный |
7 Pin |
| Подключение горелки |
Евроадаптер |
| Подключение газа, вход |
Штуцер ⌀9 мм |
Аппарат позволяет сваривать низкоуглеродистые, нержавеющие, разнородные стали, а также алюминий и его сплавы. Способом сварки TIG DC можно дополнительно работать с медными, бронзовыми сплавами, титаном, высокоуглеродистыми сталями (кроме алюминия и его сплавов).
PRO SMART MIG 500 предназначен для работы в сильно запыленных и тяжелых промышленных условиях за счет примененных конструктивных решений:
- Повышенная пылезащищенность источника
- Открытый тип механизма подачи проволоки без плат управления
- Мотор увеличенной мощности на 5,5 А, позволяющий работать с бочками для сварочной проволоки на 250 кг и более, что востребовано на крупных производственных площадках
- Оборудование обеспечивает бесперебойную работу при максимальных нагрузках: сварку проволокой 1,6 мм, а также работу горелкой 5 м без перегрева мотора
- Синергетические режимы позволяют сварщику в кратчайшие сроки настроить аппарат
- Применение современного LED дисплея делает отображение информации удобной, а настройку оборудования – простой
Конструктивные особенности PRO SMART MIG 500
- Интеллектуальная система охлаждения
- Туннельный обдув
- Защита от перегрева и перегрузки силовой части
- Повышенная пылезащищенность
- Температура эксплуатации до -30 °C
- Сброс аппарата к заводским параметрам
- Процессорное управление сваркой
- Дроссель увеличенных размеров повышает стабильность сварочных параметров и позволяет существенно снизить разбрызгивание свариваемого металла
- Трансформатор увеличенной мощности способен выдержать 3-х кратное превышение тока питания мотора механизма подачи проволоки
- Применение классической системы крепления проводников к силовой части, что облегчает обслуживание узлов аппарата
- Пылезащищенный тумблер и розетка на 36 вольт
Параметры для MIG СВАРКИ
- Индикация и предустановка режимов сварки
- Синергетические режимы сварки с возможностью их отключения
- Регулировка индуктивности
- Смена полярности
- Сварка алюминия
- Режим сварки 2Т/4Т
- Заварка кратера в ручном или синергетическом режиме
- Холостой прогон проволоки
- Продувка газа для замены баллона, возможна ручная регулировка продувки газом до и после сварки
- Возможность регулировки дожигания сварочной проволоки
- Возможность регулировки функции плавной подачи проволоки до сварки
- Розетка для подогревателя газа 36 В с плавким предохранителем от возможной перегрузки
Параметры для MMA СВАРКИ
- ММА DC
- Регулируемый Arc Force
- Antistick
- Hot Start
Параметры для TIG LIFT СВАРКИ
-
Подключение вентильной горелки
Применение современного LED дисплея делает отображение информации удобной, а настройку оборудования – простой:
- LED дисплей отображает установленные параметры
- Кнопка выбора режимов сварки
- Кнопка выбора защитного газа или смеси
- Кнопка выбора диаметра сварочной проволоки
- Кнопка включения и отключения синергетического
режима сварки MIG/MAG
- Кнопка включения интеллектуальной экономии защитного газа.
- Левый регулятор параметров сварки позволяет регулировать скорость подачи проволоки ( MIG/MAG ), силу тока ( MIG/MAG SYN, TIG Lift , ММА),силу тока заварки кратера ( MIG/MAG SYN 4Т/ MIG/MAG 4Т)
- Кнопка переключения между основным сварочным током и током заварка кратера
- Средний регулятор параметров сварки позволяет регулировать Arc Force (ММА), напряжение сварочной дуги (MIG/MAG), напряжение дуги (MIG/MAG SYN 4Т/ MIG/MAG 4Т),при заварке кратера делать коррекцию напряжения сварочной дуги (MIG/MAG SYN)
- Кнопка продувки защитного газа для коррекции расхода газа
- Кнопка сброса к заводским настройкам
- Кнопка холостого прогона проволоки без подачи защитного газа.
- Регулятор параметров индуктивности
- 2T/4T— кнопка выбора режима сварочной горелки
Конструктивные особенности механизма подачи проволоки:
- Конструкция механизма подачи проволоки и мотора аналогична Lincoln Electric, Panasonic и DAIHEN
- Мотор с увеличенной мощностью на 5,5 А позволяет работать с бочками для сварочной проволоки на 250 кг и более
- Максимальный вес катушки до 20 кг и возможность установки катушек D300 и D200
- Платы управления и процессор установлены в источнике, что позволяет использовать механизм подачи в самых тяжелых условиях
Управление параметрами сварки при помощи пульта ДУ позволяет осуществлять сварку в условиях стеснённого пространства, на удалении от источника тока на 5 и более метров и работать совместно с устройствами автоматизации сварочного процесса.
Возможна дистанционная регулировка параметров сварки. Для этого необходимо подключить пульт ДУ, который позволяет работать на удалении 5 м.
Для сборки ДУ необходим комплект удлинительный панели управления PRO SMART MIG 350/500, 5 м. (арт.: 100893), приобретается отдельно.
- Силиконовый защитный экран катушки с проволокой
- Кнопка холостого прогона сварочной проволоки
- Открытый тип механизма подачи проволоки и небольшой вес удобен в эксплуатации и прост в техническом обслуживании
Комплект поставки:
- Инверторный сварочный аппарат 1 шт.
- Устройство подающее WF—12 (F0B6) 1 шт.
- Горелка в сборе TECH MS 450, 3 м 1 шт.
- Силовой кабель подающего устройства (5 м) 1 шт.
- Кабель управления подающим устройством (5.2 м) 1 шт.
- Клемма заземления в сборе 300 А, 3 м 1 шт.
- Газовый рукав Ø8 мм, 6.5 м. 1 шт.
- Комплект ЗИП 1 шт.
- Ролик подающий 1.2/1.6 (установлено на аппарате) 2 шт.
- Ролик подающий 1.0/1.2 2 шт.
- Регулятор расхода газа с подогревателем 36 В 1 шт.
- Руководство по эксплуатации 1 шт.
- Паспорт 1 шт.
